H74H对夹旋启式止回阀 长型

H74H对夹旋启式止回阀 长型是一种采用单阀瓣设计、依靠介质流动实现自动启闭的节能型止回阀,通常采用对夹式连接。阀体多采用不锈钢、铸钢或球墨铸铁材质,其内部单个阀瓣绕销轴做回转运动。该阀门可水平或垂直安装,介质正向流动时推动阀瓣平稳开启,流道通畅,压力损失小;当介质停止或倒流时,阀瓣在弹簧力和反向介质压力作用下迅速复位关闭,密封可靠且关闭速度快。它专用于对安装空间有限及要求快速关闭的管路系统,广泛应用于给排水、消防系统、暖通空调及工业循环水等工程,是结构简单、经济实用的管道保护装置。

型号: H74H
规格: DN50-DN600
公称压力: PN20-PN150
适用介质: 水、蒸汽、油品
适用温度: ≤ 425 ℃
阀体材质: 碳钢、不锈钢
连接方式: 对夹
驱动方式: 自动
Key features icon

特点

1.单阀瓣设计结构简单: 采用单个阀瓣绕销轴回转,零部件数量少,结构紧凑,故障率低,制造成本经济,便于维护与更换。

2.对夹连接节省空间: 采用晶圆(对夹式)连接,阀体长度短,重量轻,占用管道空间小,特别适用于安装空间受限的场合。

3.流道通畅流阻较低: 阀瓣开启角度大,全开时介质几乎直线通过,流体阻力小,压力损失较低,有助于降低系统能耗。

4.安装灵活适应性强: 可水平安装或垂直安装(介质流向自下而上),弹簧辅助关闭确保在各种安装角度下均能可靠密封。

5.关闭迅速水锤小: 阀瓣行程短,弹簧辅助复位,关闭动作迅速,能有效减小水锤冲击,保护管道设备安全。

Performance specs icon

性能规范表

性能规范表
公称压力2-15Mpa
强度试验压力3-22.5
密封试验压力2.2-16.5
适用温度≤425℃


结构图

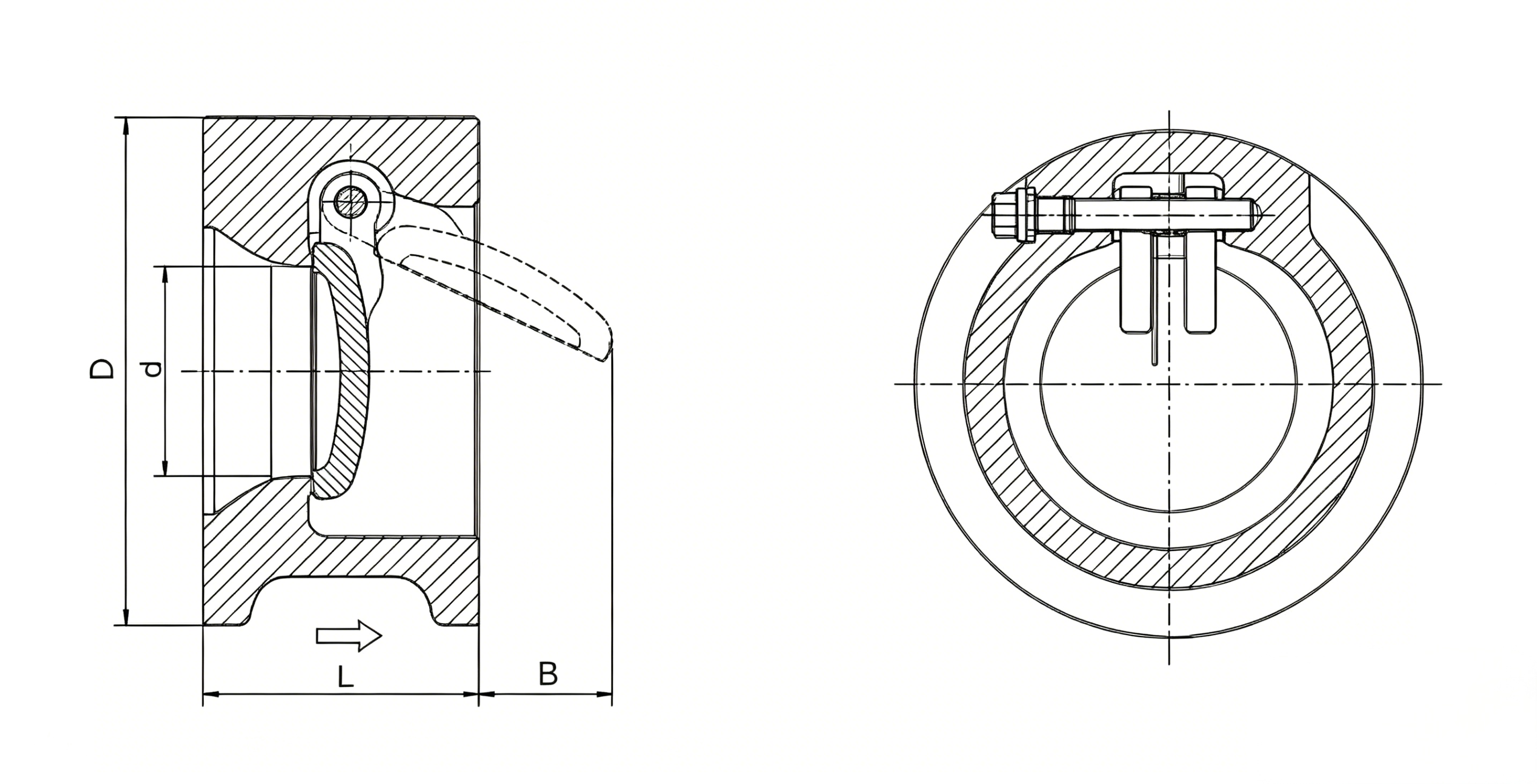

Structural diagram

零部件名称材料表

阀体阀瓣阀座阀瓣座弹簧介质接触件
A216WCB/A105A351 CF8410SS/Stellite同阀瓣材质InconelX-750410SS
A216WCB/A105A351 CF8VITON/BUNA/EPDM同阀瓣材质InconelX-750410 SS
A216WCB/A105A351CF8M316SS/Stellite同阀瓣材质InconelX-750316 SS
A216 WCB/A105A351 CF8MVITON/BUNA/EPDM同阀瓣材质InconelX-750316 SS
A352LCC/A350 LF2A351 CF8M316SS/Stellite同阀瓣材质InconelX-750316 SS
A352LCC/A350 LF2A351 CF8MVITON/BUNA/EPDM同阀瓣材质InconelX-750316SS
A351 CF8M/A182F316A351CF8MSame as body同阀瓣材质InconelX-750316 SS
A351 CF8M/A182F316A351 CF8MVITON/BUNA/EPDM同阀瓣材质InconelX-750316 SS
A890GR 4A/A182F51A890 GR4ASame as body同阀瓣材质InconelX-750A182F51
A890 GR5A/A182F53A890 GR 5ASame as body同阀瓣材质InconelX-750A182F53
UNS S31254UNSS31254Same as body同阀瓣材质InconelX-750254-SMO
UNSN26625UNSN26625Same as body同阀瓣材质InconelX-750Inconel 625


外形安装尺寸表

/storage/20260908/oDi1788833646kCoSAI16.png
Pressure RatingNominal SizeEndDimensionsPipe FlangeWeight (kg)
LDdBDiam of Bolts CircleNo of Bolt holesDiameter of BoltsLength of Bolts
NPSDNInchmmRFRJ
CL 150 PN201-1/240RF6085301298.541/2M121301451.5
250RF601033820120.545/8M161401552.2
2-1/265RF671224528139.545/8M161501653.1
380RF731355635152.545/8M161601754.3
4100RF731737655190.585/8M161701856.3
5125RF86195967321683/4M201902058.4
6150RF9822112090241.583/4M2020522012.6
8200RF127277165105298.583/4M2024025524
10250RF146338195122362127/8M2427028540
12300RF181408241130432127/8M2431032566
14350RF184448267155476121M2732534083
16400RF191513318165540161M27340355102
18450RF203547356205578161-1/8M30365380124
20500RF219604387245635201-1/8M30385400150
24600RF222715485320749.5201-1/4M33405420203
Pressure RatingNominal SizeEndDimensionsPipe FlangeWeight (kg)
LDdBDiam.of Bolts CircleNo.of Bolt holesDiameter of BoltsLength of Bolts
NPSDNInchmmRFRJ
CL300 PN501-1/240RF60943012114.543/4M201601701.8
250RF60110382012785/8M161551752.5
2-1/265RF67128452814983/4M201751954
380RF731475635168.583/4M201902105
4100RF73179765520083/4M201952157
5125RF86214967323583/4M2021523511.2
6150RF9824912090270123/4M2023025016.5
8200RF127305165105330127/8M2428030031.5
10250RF146359195122387.5161M2731533549.5
12300RF181420241130451161-1/8M3036538581
14350RF184483267155514.5201-1/8M30410430117
16400RF191537318165571.5201-1/4M33435455158
18450RF203594356205628.5241-1/4M33475495200
20500RF219652387245686241-1/4M33510535285
24600RF222772485320813241-1/2M39560585380
Pressure RatingNominal SizeEndDimensionsPipe FlangeWeight (kg)
LDdBDiam.of Bolts CircleNo.of Bolt holesDiameter of BoltsLength of Bolts
NPSDNInchmmRFRJ
CL600 PN110250RF/RJ-2360110382012785/8M161751802.5
2-1/265RF/RJ-2667128452814983/4M201952004
380RF/RJ-31731475635168.583/4M202102155
4100RF/RJ-3779191765521687/8M242352409
5125RF/RJ-411052409673266.581M2728028514.5
6150RF/RJ-4513626412090292121M2732032527
8200RF/RJ-49165318165105349121-1/8M3037037548
10250RF/RJ-53213398195122432161-1/4M3344044593.5
12300RF/RJ-57229455241130489201-1/4M33460465114.5
14350RF/RJ-61273490267155527201-3/8M36520525187
16400RF/RJ-65305562318165603201-1/2M39575580261
18450RF/RJ-69362610355205654201-5/8M42650655365
20500RF/RJ-73368680385245724241-5/8M42670680453
24600RF/RJ-77438786480320838241-7/8M48780790705
Pressure RatingNominal SizeEndDimensionsPipe FlangeWeight (kg)
LDdBDiam.of Bots CircleNo.of Bolt holesDiameter of BoltsLength of Bolts
NPSDNInchmmRFRJ
CL900 PN150250RF/RJ-2470140382016587/8M242252306
2-1/265RF/RJ-27831624528190.581M272502557.5
380RF/RJ-31831655635190.587/8M242402459.6
4100RF/RJ-37102204765523581-1/8M3028529017
5125RF/RJ-411102459673279.581-1/4M3331031528
6150RF/RJ-4515928612090317.5121-1/8M3036537041
8200RF/RJ-49206356165105393.5121-3/8M3644044580
10250RF/RJ-53241432195122470161-3/8M36490495135
12300RF/RJ-57292495241130533.5201-3/8M36560565212
14350RF/RJ-62356520267155559201-1/2M39645655335
16400RF/RJ-66384572318165616201-5/8M42685695395
18450RF/RJ-70451636355205686201-7/8M48790800600
20500RF/RJ-74451696385245749.5202M52810820810
24600RF/RJ-78495835480320901.5202-1/2M649459551030
