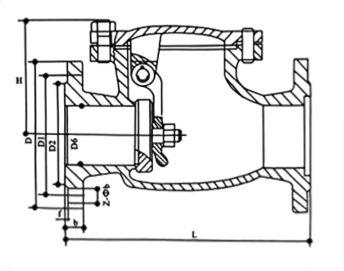

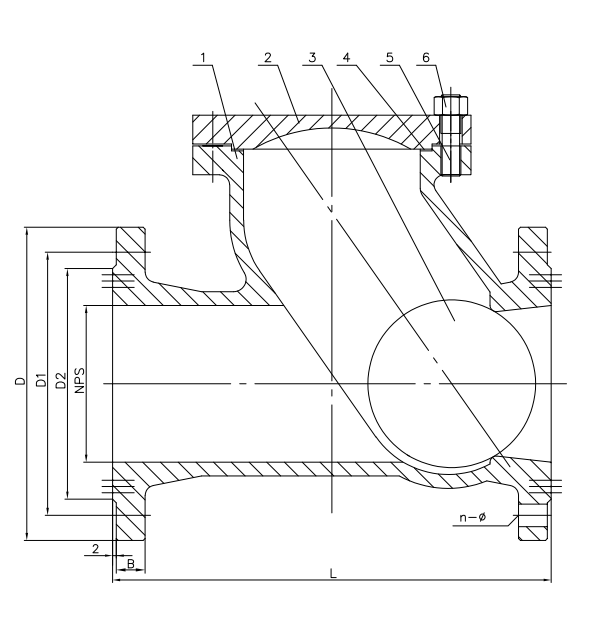

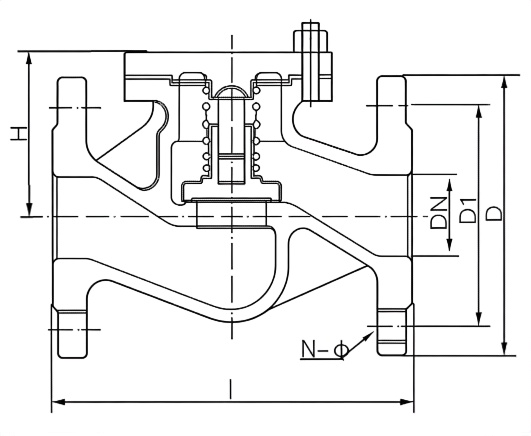

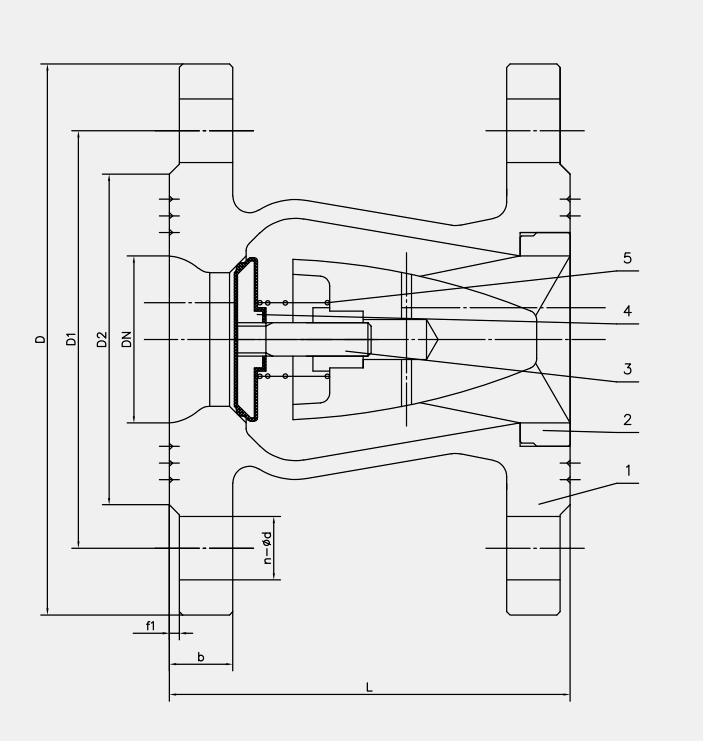

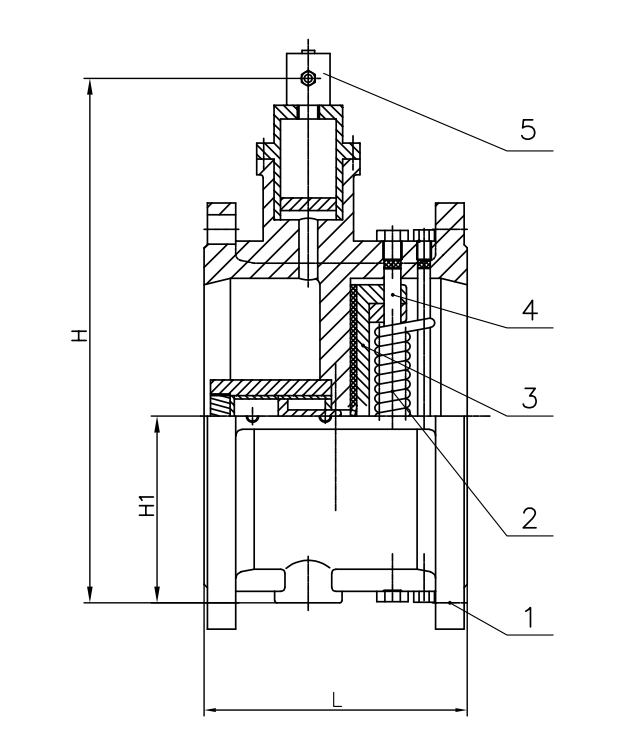

止回阀总装/结构图

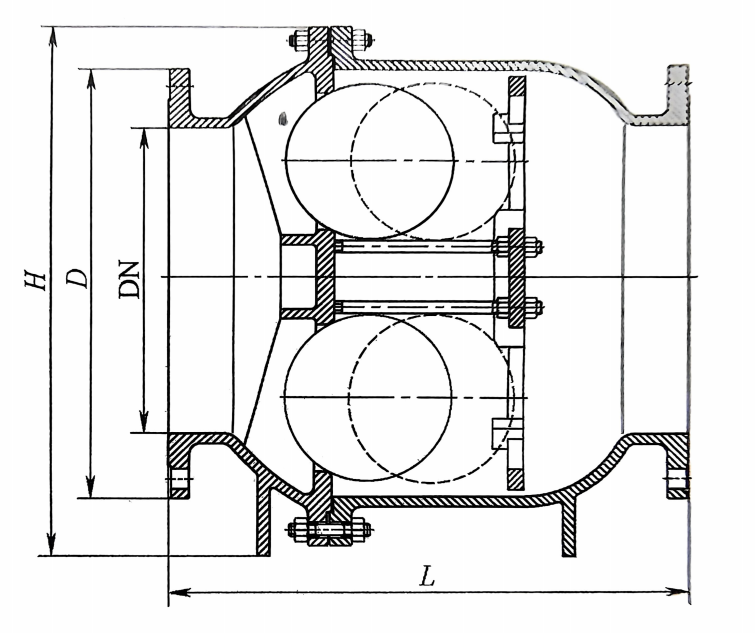

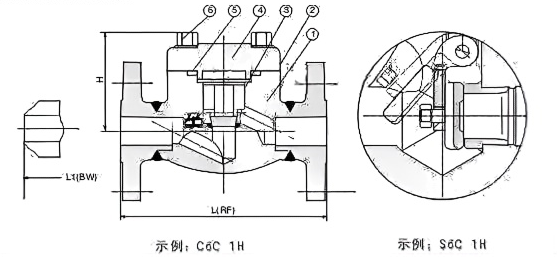

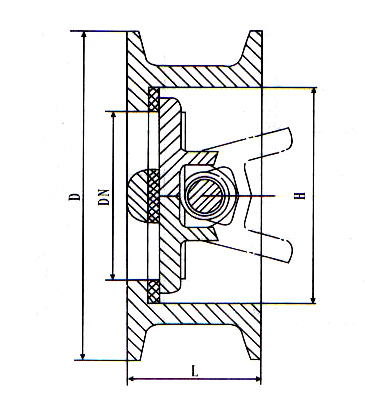

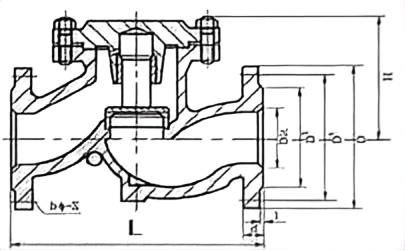

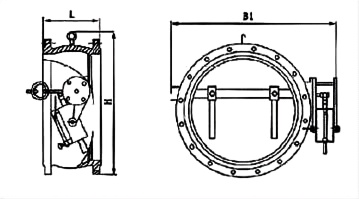

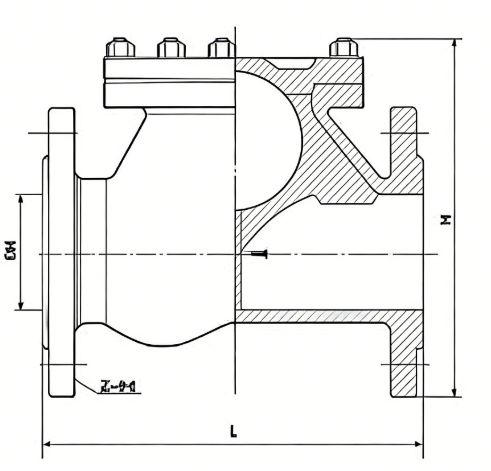

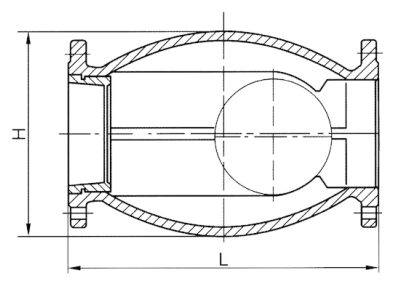

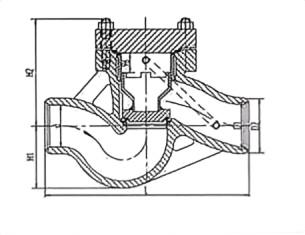

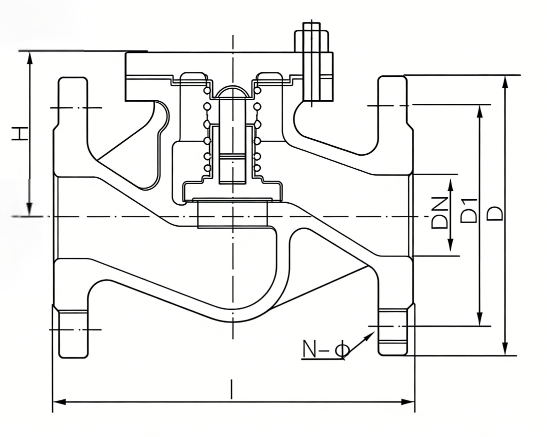

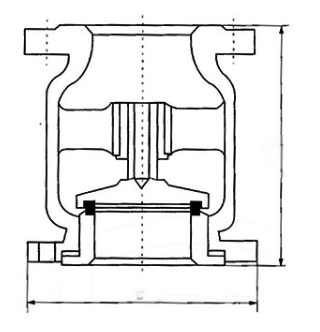

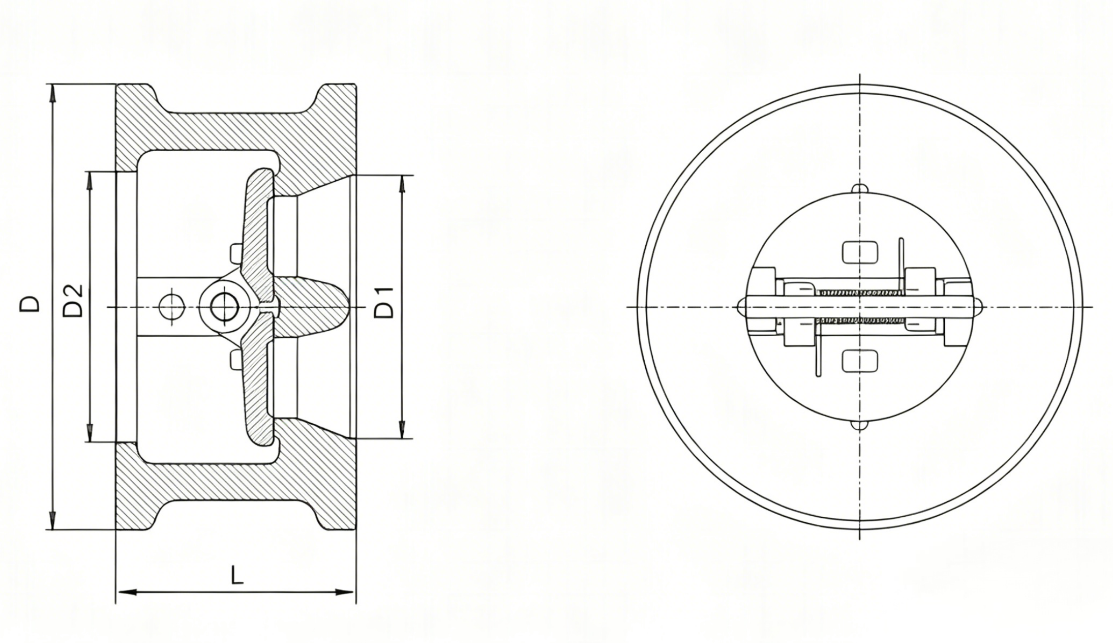

止回阀总装图是采用工程制图方法绘制的技术图纸，用于完整展示止回阀各零部件的装配关系、连接形式和工作原理，是阀门设计制造、安装检修及采购选型的重要技术依据。止回阀结构图的核心内容包括阀体、阀盖、阀瓣（阀芯）、阀座、摇杆或弹簧组件等主要零部件的装配位置与配合关系。通过剖视图可清晰反映介质的流通通道与密封副结构——阀瓣依靠介质自身流动自动启闭，正向流动时开启，反向流动时在流体压力和自重作用下关闭。部分结构图还会标注平衡助关组件等特殊部件的安装位置与工作原理。结构图中通常附有零部件明细表，列明各零部件的序号、名称、材料及数量。
