止回阀尺寸图/尺寸表

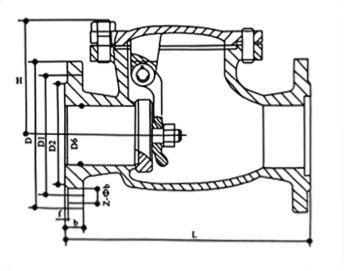

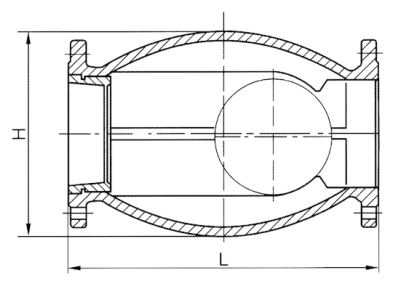

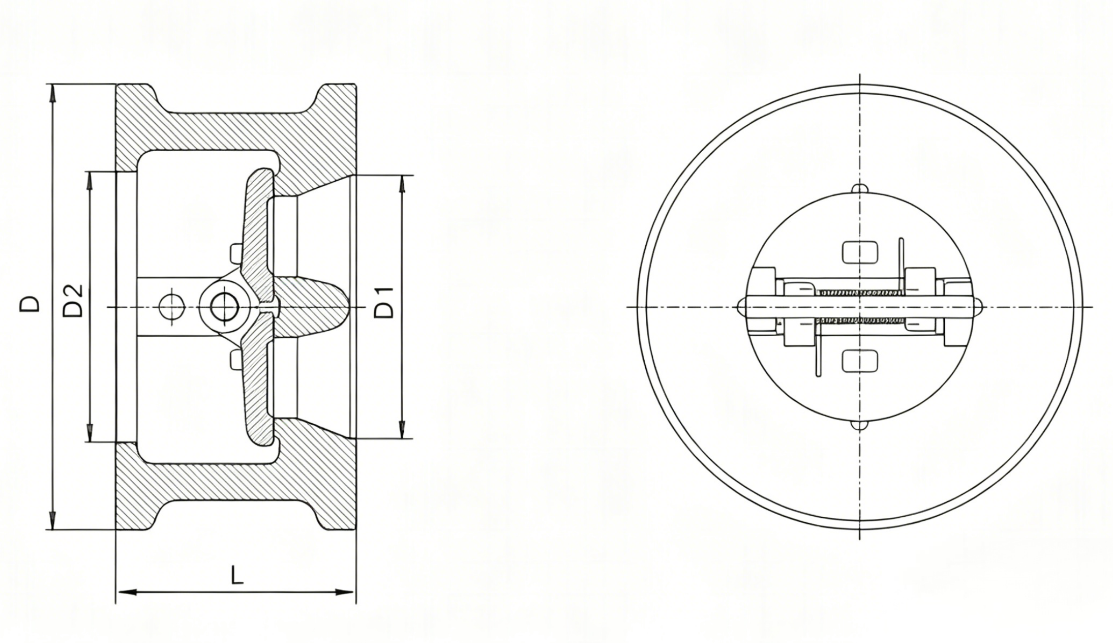

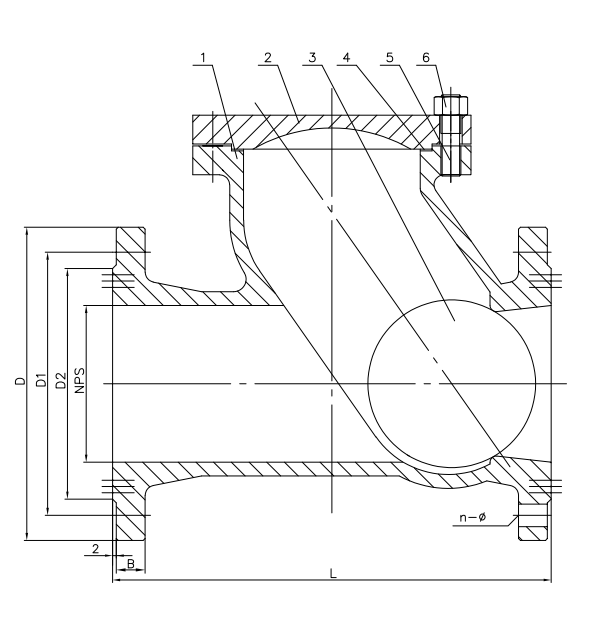

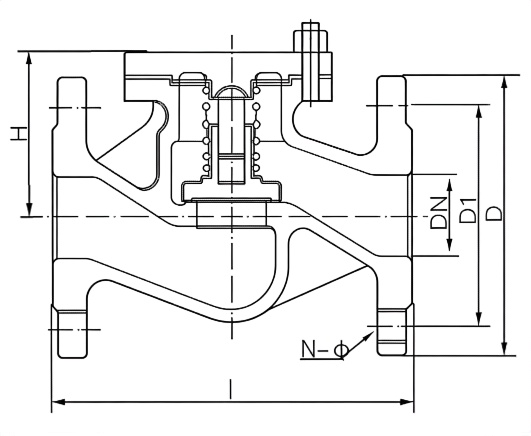

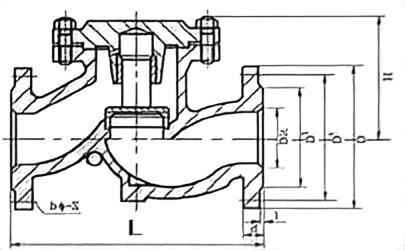

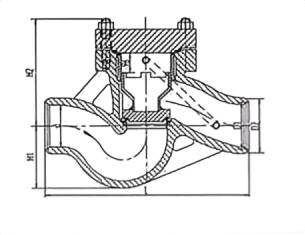

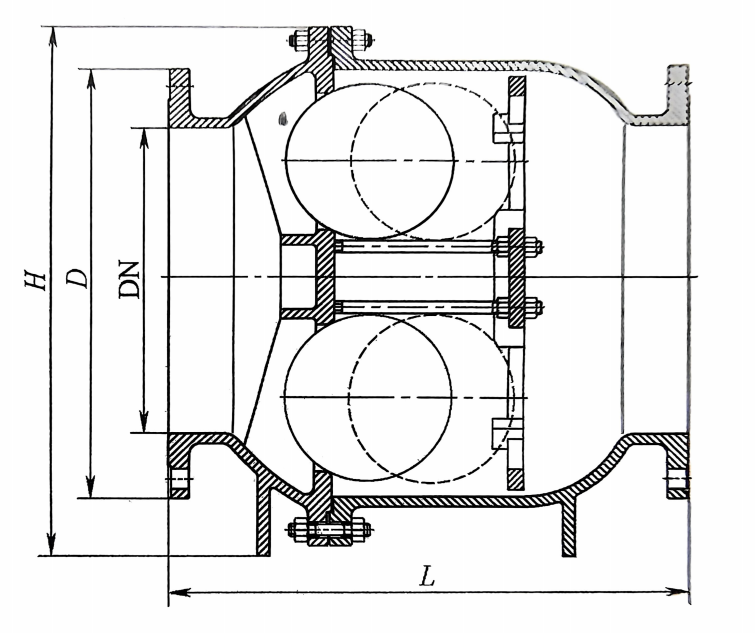

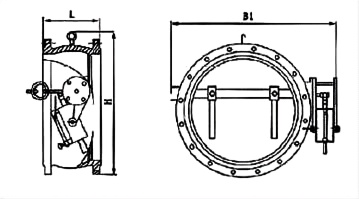

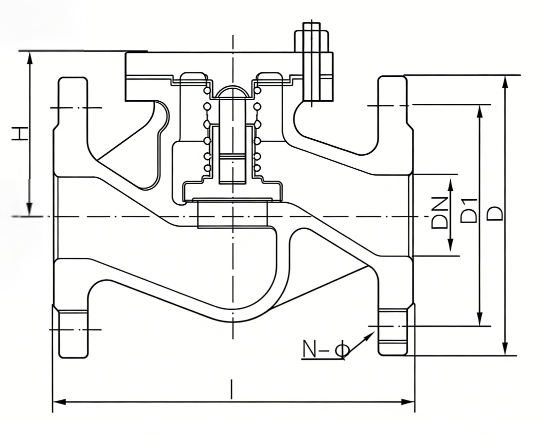

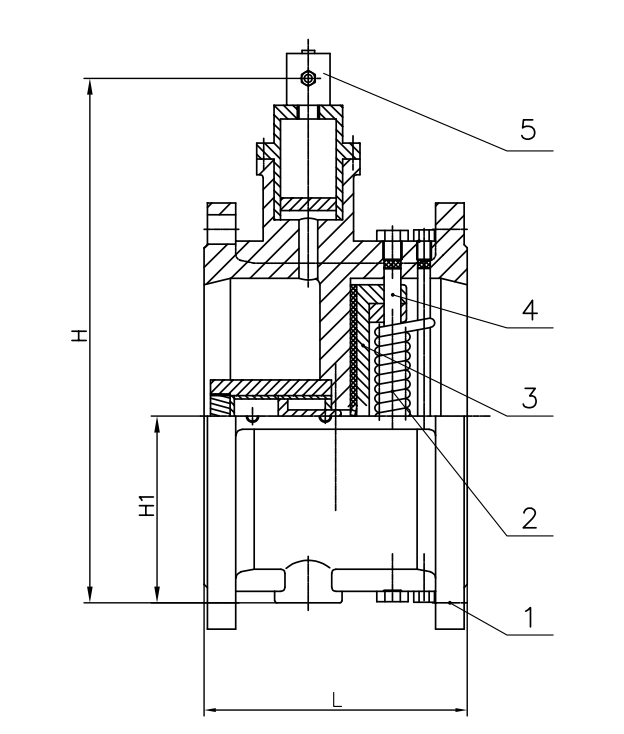

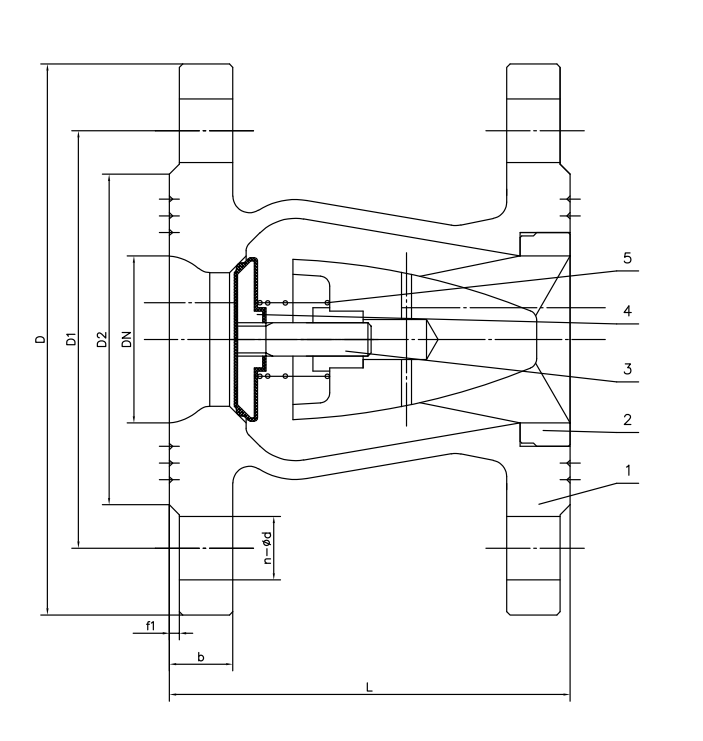

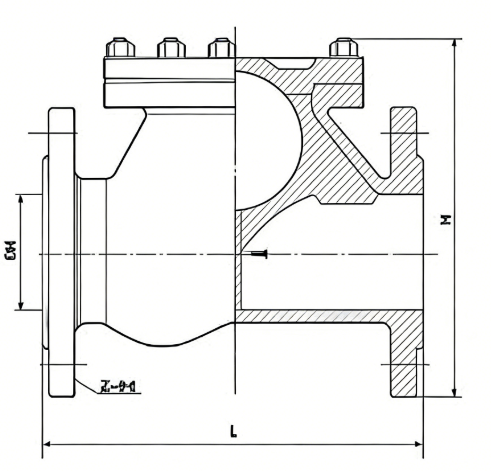

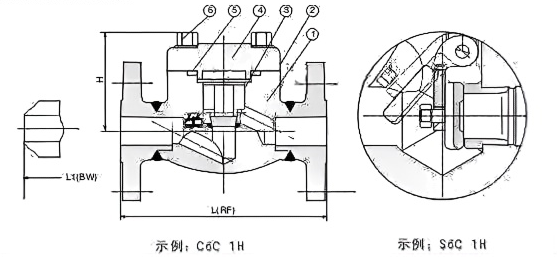

止回阀尺寸图是用于标注止回阀外形轮廓、结构尺寸及接口连接参数的技术图纸。它以总装图为基础，重点突出阀门的外形尺寸、安装接口参数及重量等与管道安装直接相关的信息，是工程设计、管道布置及阀门选型中不可或缺的参考依据。止回阀尺寸图的核心内容包括：外形尺寸（结构长度L、阀门总高度H、最大宽度）、接口尺寸（法兰连接时标注法兰外径D、螺栓孔中心距D1、螺栓孔数量与孔径n-Φd；螺纹连接时标注螺纹规格及长度）、重量数据。止回阀尺寸表则是将各通径下的关键尺寸数据以表格形式汇总，尺寸表通常按止回阀型号—公称通径—压力等级的维度组织数据，涵盖结构长度L、外形高度H、法兰尺寸（D、D1、D2、n-Φd）及重量等栏目。
