Q347Y 蜗轮固定球阀深度解析：DN200 不锈钢金属硬密封技术

导语： 在石油化工、长输管线及大型水处理工程中，面对 DN200 这样的大口径管道，普通的浮动球阀往往因扭矩过大而无法正常操作，且软密封易在高温下失效。此时，Q347Y 蜗轮固定球阀 便成为了工程设计的首选。今天，我们通过一张高清实拍图，为您深度解码这款重型工业阀门的核心技术——从 DN200 的大口径规格、CF8 不锈钢材质，到固定球低扭矩设计与金属硬密封的完美结合。

一、 铭牌参数解读：读懂阀体的“身份证”

阀体正面的铸造铭文精准地传达了这款阀门的基础物理属性：

1. DN200（公称通径 200毫米）：这是一个大口径级别。这种尺寸的阀门通常应用于工厂的主干管道、大型泵站的进出水管线或 LNG/天然气主输送线。它需要处理巨大的介质流量，因此对阀体结构强度和传动系统的要求极高。
2. 16（公称压力 PN16）：代表该阀门的压力等级为 1.6 MPa（16公斤）。这是国标体系下最常见的中低压等级，广泛适用于水、蒸汽、油品及一般性化工介质的管线系统。
3. CF8（304不锈钢铸件）：这是阀体的材质代码。CF8 等同于 304 奥氏体不锈钢。它具有优异的抗大气氧化、抗水腐蚀及耐弱酸碱的能力。相比碳钢，CF8 材质能大大提升阀门在潮湿环境或轻微腐蚀工况下的使用寿命，且表面光洁，不易生锈。

二、 结构解析：“固定球”技术的物理明证

请观察图片中阀门的最底部，那里有一个带有外六角螺母的金属底盖（轴承座）。这是确认其为“固定球阀”的核心标志。

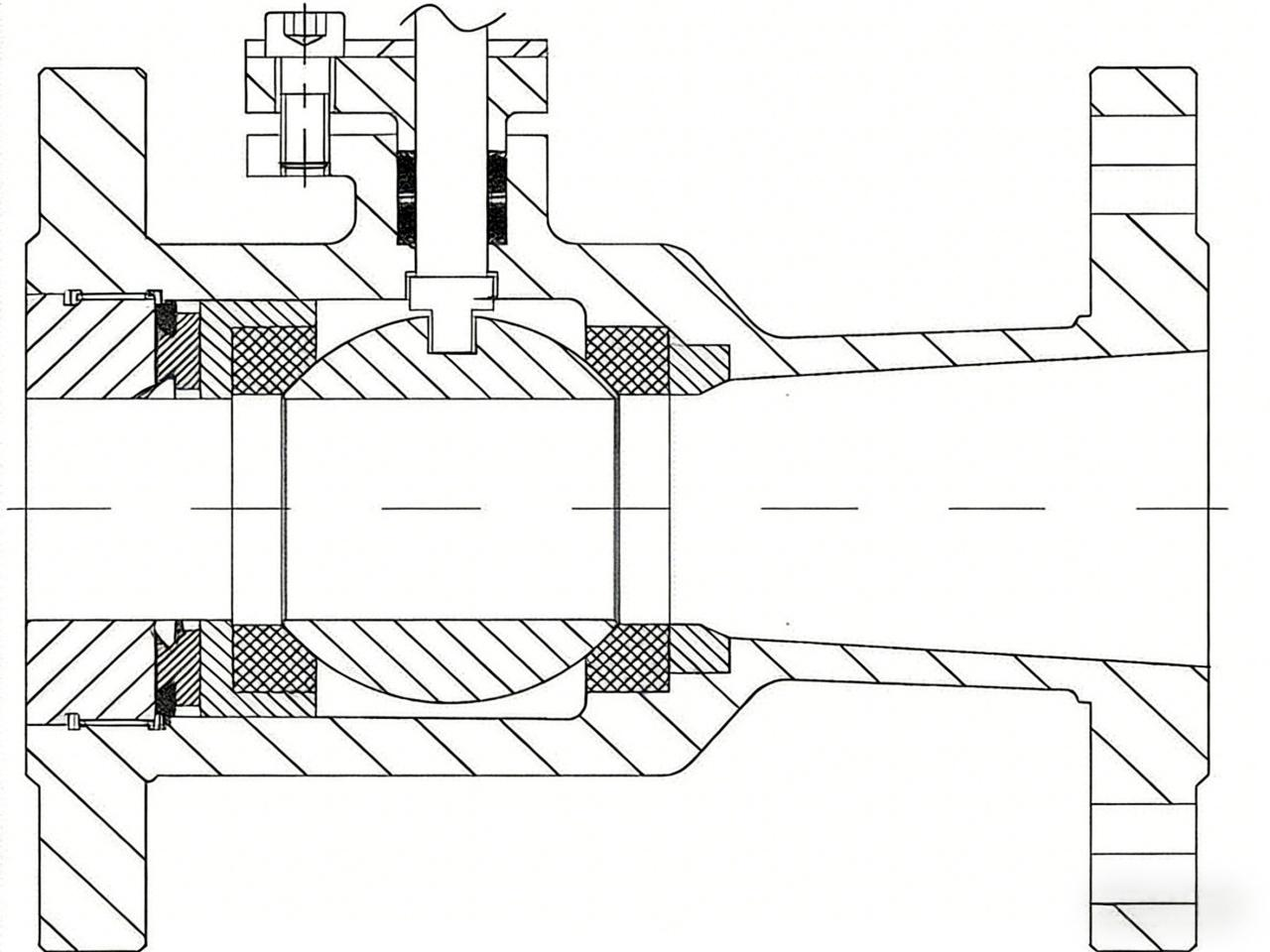

• 什么是固定球（Trunnion Mounted）？：与常见的浮动球阀不同，固定球阀的球体上下两端被精密轴承固定支撑。管道内的介质压力作用于球体时，巨大的推力通过轴承传递到了阀体壳上，而不是直接挤压在密封圈上。
• 带来的核心优势：这使得 DN200 这种大口径阀门的启闭扭矩大幅度降低。如果没有这种固定支撑，介质推力会将球体死死压在密封圈上，导致根本无法转动。有了轴承的支撑，即便在高压差下，阀门也能维持轻盈顺畅的操作。

三、 密封技术：“Y”代表金属硬密封

型号代码中的 “Y” 字母具有极高的工程价值。

• 金属对金属密封：普通的 Q347F 采用的是聚四氟乙烯（PTFE）软密封，其使用温度通常限制在 150℃ 以下。而 Q347Y 采用了金属硬密封。通常在球体表面和阀座密封面上，会堆焊或喷涂高硬度、耐高温的合金材料（如司太立 Stellite 钴基合金）。
• 适用苛刻工况：这种金属硬密封技术使得阀门能够耐受 300℃ 以上的高温介质，并且对介质中混杂的少量固体颗粒（如矿渣、铁锈颗粒）具有极强的抗冲刷和抗磨损能力。它完美适用于高温蒸汽、导热油、含颗粒浆料等恶劣工况。

四、 传动系统：大口径阀门必配的蜗轮齿轮箱

图片顶部那个醒目的蓝色大型十字手轮，以及下方的灰色齿轮箱，是这台大口径阀门的关键配件。

• 蜗轮蜗杆减速机：面对 DN200 这样庞大的内部球体和巨大的介质冲击力，人力直接旋转阀杆是根本不可能的。蜗轮箱通过机械减速原理，将操作人员摇动手轮的微小力量，转化为足以开启巨大球体的强大扭矩。
• 轻便安全：工人只需轻松转动几圈手轮，就能完成阀门的全开或全关。同时，蜗轮箱通常具备自锁功能，当阀门处于开启或关闭状态时，即使卸去手动力，阀门也不会因介质波动而意外反转，确保了管线运行的安全。

五、 典型应用场景与采购安装核心提醒

基于 DN200大口径 + CF8不锈钢耐腐蚀 + 固定球低扭矩 + 金属硬密封耐高温 的黄金组合，Q347Y 蜗轮固定球阀在以下工况中表现卓越：

1. 石油化工与炼油装置：用于高温反应器进出口物料管线的截断和切换。
2. 火力发电厂及热力管网：用于高温高压蒸汽主干线的总控阀门。
3. 冶金与煤化工：用于含有粉尘、颗粒的各类高温气体或浆液的输送。

采购与安装黄金法则（极其关键）：

1. 电机接口预留：虽然图片展示的是手动蜗轮箱，但顶部平台通常符合 ISO 5211 标准。如果未来工厂需要升级自动化，可以直接在蜗轮箱顶部加装电动执行器，无需更换阀门主体。
2. 法兰对口与垫片：安装 DN200 法兰时，必须使用金属缠绕垫片，并采用 “对角线交叉” 的方式分批拧紧法兰螺栓，防止法兰面因受力不均而翘曲，导致泄漏。
3. 高温预热：对于金属硬密封阀门，初次通入高温介质时，必须缓慢开启并升温。严禁将高温介质突然通入冷态阀门，急剧的热胀冷缩（热震）可能导致金属密封面变形甚至崩裂。
