H41W升降式止回阀
H41W升降式止回阀是一种采用法兰连接、依靠阀瓣垂直升降实现单向截断的自动阀门。阀体通常采用铸钢、不锈钢或铸铁材质,内部采用金属密封结构(阀瓣与阀座密封面常采用本体材质或堆焊合金)。其工作原理为介质正向流动时顶起阀瓣开启,当介质停止或倒流时,阀瓣在自重及反向压力作用下迅速回落至阀座实现密封关闭。该阀门专为水平管道设计,结构简单可靠,适用于公称压力PN16~PN160的水、蒸汽、油品等介质管路系统,广泛应用于石油、化工、电力、给排水等领域,作为防止介质倒流的基础安全装置。
型号:
H41W
规格:
DN15-200
公称压力:
PN25,PN40,PN64,PN10
适用介质:
水、蒸汽、油品、弱腐蚀性介质
适用温度:
≤ 550 ℃
阀体材质:
铸钢、铬钼钒钢、不锈钢
连接方式:
法兰
驱动方式:
自动
特点
1.结构简单与运行可靠:采用经典的升降式结构,动作部件少,故障率低。依靠阀瓣自重和介质压力实现启闭,无需外部动力或复杂控制。
2.严格的安装方向要求:阀门必须水平安装,且需确保阀杆轴线严格垂直。正确的安装方向是其实现可靠密封与正常工作的根本前提。
3.金属密封耐温性好:阀瓣与阀座采用金属对金属的硬密封形式,耐高温、耐磨损,适用于蒸汽、热油等高温介质工况,使用寿命较长。
4.快速关闭与低流阻:阀瓣升降行程短,关闭动作迅速直接,能有效防止介质倒流并减弱水锤影响。全开时流道顺畅,压力损失小。
5.维护简便与适用性广:结构坚固,维护需求低。当密封面因长期使用出现磨损时,通常可通过研磨修复恢复性能,维护成本较低。适用于多种非强腐蚀性工业介质。
性能规范表
| 性能规范表 | ||
|---|---|---|
| 公称压力 | 2.5/4/6.4/10 | Mpa |
| 强度试验压力 | 3.75/6/9.6/15 | |
| 密封试验压力 | 2.75/4.4/7.04/11 | |
| 适用温度 | ≤550 | ℃ |

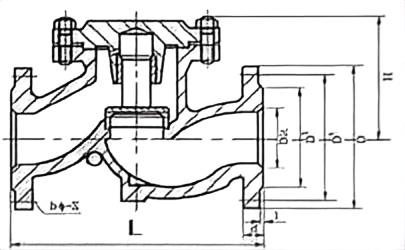

结构图
零部件名称材料表
| 序 号 | 名称 | 材料 |
|---|---|---|
| 5 | 螺栓 | 铬钼钒钢、不锈钢 |
| 4 | 阀瓣 | 铬钼钢、铬镍钛不锈钢 |
| 3 | 密封面 | 硬质合金 |
| 2 | 垫片 | 聚四氟乙稀、钢带石棉缠绕式垫片 |
| 1 | 阀体 | 铬钼钢、铬镍钛不锈钢 |
外形安装尺寸表
| N(㎜) | 尺寸(㎜) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b | f | Z-фd | H | D3 | |
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-ф14 | 100 | - |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-ф14 | 105 | - |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-ф14 | 115 | 110 |
| 32 | 190 | 135 | 100 | 78 | 18 | 2 | 4-ф18 | 120 | 120 |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-ф18 | 140 | 135 |
| 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-ф18 | 150 | 150 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-ф18 | 160 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-ф18 | 175 | 200 |
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-ф23 | 200 | 230 |
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-ф25 | 230 | 273 |
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-ф25 | 265 | 330 |
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-ф25 | 300 | 365 |
