Q61F 全焊接球阀深度解析：直埋式结构、加长阀杆与泄放系统全解

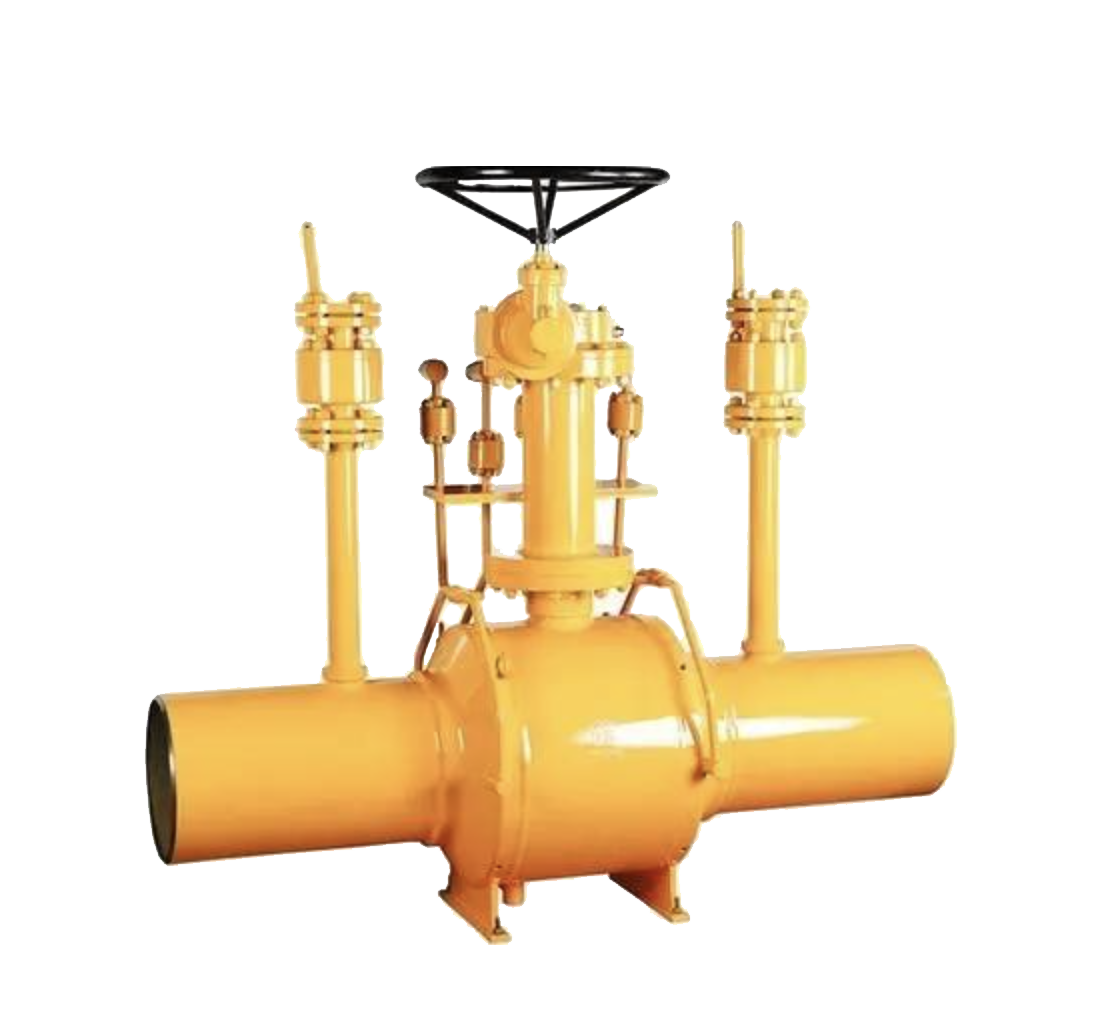

导语： 在横跨荒野的国家级天然气长输管线、城市集中供热大动脉中，法兰连接的阀门因为螺栓松动或密封垫片老化，极易引发灾难性的泄漏。为此，工业界采用了拥有“无缝盔甲”的管道卫士——Q61F 全焊接球阀。今天，我们将通过一张高清实拍图，为您深度解码这款重型工业阀门，从黄色的防腐外衣、加长阀杆隔离系统，到两侧的安全泄放阀组，带您了解长距离输送管线安全运行的基石。

一、 型号与结构初探：为什么它没有法兰？

这台风机的型号 Q61F 暗含了它的核心逻辑：

• Q：代表球阀，内部球体旋转 90° 启闭。
• 6：代表连接方式为对焊（Butt Welding）。
• 1：代表结构形式为浮动球（或根据口径采用固定球，侧装/顶装式）。
• F：代表内部为聚四氟乙烯（PTFE）或增强聚四氟乙烯软密封（适用于天然气及水热介质）。

最直观的特征——两端无法兰：如图所示，阀门两端没有用于穿螺栓的法兰盘，而是两截长直管。安装时，施工人员将这两根短管直接与相邻的管道进行全焊透对接焊。这使得阀门和管道融为一体，彻底根除了法兰密封面漏气的可能性，实现了真正的“零外漏”。

二、 核心防腐设计：黄色防腐涂层与直埋结构

1. 醒目的黄色涂装：图片中阀门表面覆盖着一层亮黄色的涂层。在天然气和城市燃气行业，黄色是“可燃气体”管道的国际通用标准色。这层涂层不仅仅是颜色标识，更是一层重防腐涂层（如环氧粉末涂层或三层PE防腐）。由于全焊接球阀大量用于直埋（直接埋入地下）施工，这层防腐层能够抵抗土壤中的酸碱腐蚀、地下水侵蚀以及杂散电流电化学腐蚀，确保阀门在地下埋藏数十年而不生锈。
2. 底部支撑支脚：阀体下方焊有 两个厚实的金属支脚（底座）。因为全焊接球阀及附带组件非常沉重，在施工时，这两个支脚承担着阀门的重量，确保其在基坑中平稳放置，防止因焊接应力或土壤沉降导致阀体受力变形。

三、 人性化与安全设计：长阀杆与泄放系统

图中顶部和两侧复杂的管件结构，是全焊接球阀区别于普通阀门的“智慧所在”。

1. 加长阀杆与操作平台（加长颈）

• 物理防冻/防卡死：阀门顶部有一根非常高的（加长）阀杆，顶部装有黑色蜗轮蜗杆手轮。由于阀门埋在地下数米深，如果操作箱暴露在地表，冬季地表的极寒会顺着阀杆传导至地下的密封圈处，导致结冰卡涩。加长阀杆将传动箱提升到了地表常温区域，确保了恶劣天气下的顺畅操作。
• 隔离保冷：在某些地区，加长阀杆内部或外部还需包裹厚厚的保冷层，防止内部天然气因压力骤降而产生“节流效应”结冰（水合物形成）。

2. 两侧垂直管件（双放散/排污/泄压系统）

• 安全注脂与泄压：阀门两侧向上突出的两个小型阀门组件，通常是 注脂阀（Injection Valve）、排污阀（Drain Valve） 和 放空阀（Vent Valve）。
• 管线安全保护：在长时间运行后，管线内可能积聚杂质或水份；或者当需要紧急泄压维修时，操作人员可以开启这两个小阀门：排污：排干阀腔内部的积水或污垢。泄压：在维护前释放阀腔内的高压天然气，实现安全作业。紧急注脂：如果主球体密封圈发生轻微泄漏，可以通过注脂阀向密封面注射专用密封脂，进行紧急带压堵漏，防止事故扩大。

四、 核心优势总结与应用场景

Q61F 全焊接球阀具备三大无可替代的优势：

1. 绝对零外漏：无螺栓法兰，杜绝了外部泄漏隐患。
2. 无维护长寿命：全焊接封闭结构，内部不受外界环境影响。
3. 地埋直埋应用：节省地面空间，不阻碍城市交通与农业耕作。

核心应用场景：

1. 国家天然气长输管线（西气东输等）：作为干线截断阀。
2. 城市天然气管网及燃气管线：大型调压站的主控阀门。
3. 城市集中供热管网：高温热水管网的地下大流量切换阀。

采购与施工注意事项（极其关键）：

1. 必须严格按规程焊接：因为全焊接阀的阀体就是管道的一部分，安装时必须由持有压力管道焊工证（如氩弧焊+手工电弧焊）的专业焊工进行焊接，且必须进行探伤检测（X射线或超声波），确保焊口无任何瑕疵。
2. 严禁碰撞防腐层：在吊装、运输和回填过程中，务必保护表面的黄色防腐涂层。一旦划伤，必须立即用配套的防腐补口材料（如热缩带）进行修补，否则埋入地下后极易发生严重腐蚀穿孔。
