H74H对夹旋启式止回阀
H74H对夹旋启式止回阀是一种采用对夹连接方式,阀体与阀瓣采用金属硬密封结构的高性能止回阀。其阀体通过长螺栓夹持于两片管道法兰之间,内部阀瓣绕固定轴旋启实现启闭。阀门采用耐高温合金材料,密封面经特殊硬化处理,可在高温、高压及含颗粒介质等苛刻工况下保持密封性能。该阀门依靠介质正向流动推开阀瓣,介质倒流时阀瓣在自重及反向压力下迅速关闭,专为石油化工、电站、高温蒸汽等工业系统设计,是对安装空间有严格限制且对止回性能要求较高的管路的理想选择。
型号:
H74H
规格:
DN50-600
公称压力:
PN10,PN16,PN25,PN40
适用介质:
水及类似于水的介质
适用温度:
≤ 425 ℃
阀体材质:
铸钢、不锈钢
连接方式:
对夹
驱动方式:
自动
特点
1.紧凑结构与高承压能力:对夹式设计结构长度短,空间占用小;金属硬密封结构使其能够承受更高的系统压力和温度,适用于高压差工况。
2.金属硬密封耐磨损:阀瓣与阀座采用堆焊硬质合金或不锈钢密封面,耐冲刷、耐高温、耐磨损,使用寿命长,特别适用于含微量固体颗粒的介质。
3.安装便捷且节省成本:无需阀体配对法兰,通过长螺栓直接夹装在管道法兰之间,安装简便快捷,显著节约材料成本和安装空间。
4.启闭灵活与低压损:旋启式结构使阀瓣开启后几乎完全偏离流道,流体阻力极小,压力损失小,且关闭迅速,能有效减弱水锤影响。5.维护简便与高可靠性:结构简单可靠,维护方便。当需要检修时,只需松开连接螺栓即可取下阀门,无需拆卸管道,降低了维护难度和停机时间。
性能规范表
| 性能规范表 | ||
|---|---|---|
| 公称压力 | 1.0/1.6/2.5/4 | Mpa |
| 强度试验压力 | 1.5/2.4/3.75/6 | |
| 密封试验压力 | 1.1/1.76/2.75/4.4 | |
| 适用温度 | ≤425 | ℃ |

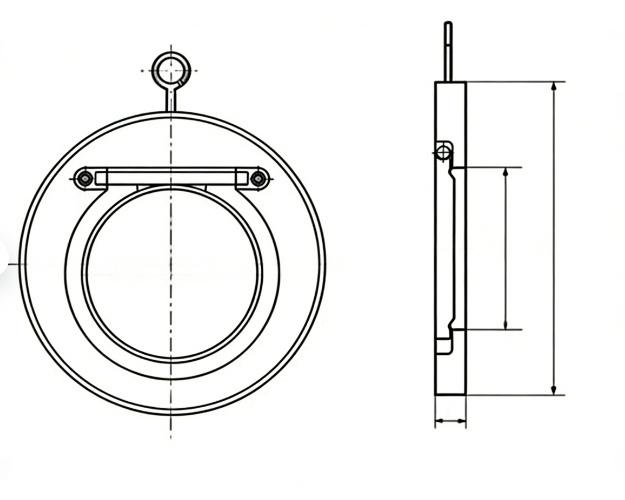

结构图
零部件名称材料表
| 序 号 | 名称 | 材料 |
|---|---|---|
| 3 | 密封圈 | NBR、EPDM、PTFE、不锈钢 |
| 2 | 阀瓣 | 碳钢+STL、不锈钢 |
| 1 | 阀体 | 碳钢、不锈钢 |
外形安装尺寸表
| SIZE | D | L | D | ||||
|---|---|---|---|---|---|---|---|
| I型 | II型 | PN1.0 | PN1.6 | PN2.5 | PN4.0 | ||
| 50 | 25 | 15 | 22 | 109 | 109 | 109 | 109 |
| 65 | 38 | 15 | 22 | 129 | 129 | 129 | 129 |
| 80 | 46 | 15 | 22 | 144 | 144 | 144 | 144 |
| 100 | 72 | 15 | 24 | 164 | 164 | 170 | 170 |
| 125 | 95 | 16 | 26 | 194 | 194 | 186 | 186 |
| 150 | 114 | 19 | 29 | 221 | 221 | 226 | 226 |
| 200 | 140 | 29 | 43 | 275 | 275 | 283 | 293 |
| 250 | 188 | 29 | 43 | 330 | 331 | 343 | 355 |
| 300 | 216 | 38 | 50 | 380 | 386 | 403 | 420 |
| 350 | 263 | 41 | 52 | 440 | 446 | 460 | 477 |
| 400 | 305 | 51 | 62 | 491 | 498 | 517 | 549 |
| 450 | 356 | 51 | 62 | 541 | 558 | 567 | 574 |
| 500 | 406 | 65 | 80 | 596 | 620 | 627 | 613 |
| 600 | 482 | 70 | 90 | 698 | 737 | 734 | 750 |
