CBM1088日标角式截止止回阀
CBM1088日标角式截止止回阀是一种符合日本工业标准(JIS)的特殊结构组合阀门,采用角式流道设计。阀体通常采用铸钢或不锈钢材质,进口与出口呈90度直角布置,同时具备手动截止控制与自动止回防倒流双重功能。该阀门通过手轮旋转驱动阀瓣实现截断控制,内置的止回机构在阀门开启状态下自动防止介质反向流动。其设计严格遵循JIS标准,专用于船舶管路系统、日系工业设备及需要直角转向的特殊管道布置场合,在有限空间内同时实现流向改变、流量截断和倒流防护的综合功能。
型号:
CBM1088
规格:
15A-200A
公称压力:
10K-500K
适用介质:
水、油、蒸汽
适用温度:
≤650℃
阀体材质:
铜、球墨铸铁
连接方式:
法兰
驱动方式:
手轮、气动、液动、电动
特点
1.直角流道与双功能集成:采用90度角式结构,节省管道弯头,简化管路布置。集手动截止与自动止回功能于一体,实现紧凑空间内的多功能控制。
2.严格符合JIS标准:设计制造全面遵循JIS B2003等规范,确保压力等级、连接尺寸及材料要求与日标船舶、工业系统完全兼容。
3.双重密封可靠控制:截止部分采用螺旋升降的金属密封结构,操作平稳密封可靠;止回部分自动响应介质流向,关闭迅速严密封。
4.节省空间优化布局:角式设计减少管道转向配件,一体化功能避免安装多个阀门,显著优化设备空间利用和管道复杂度。
5.船舶专用维护便捷:专为船舶机舱等紧凑环境设计,结构坚固耐振动。截止阀瓣和止回阀瓣可分别检修,符合船用设备维护要求。
性能规范表
| 性能规范表 | ||
|---|---|---|
| 公称压力 | 10k-500k | Mpa |
| 强度试验压力 | 1.5-75 | |
| 密封试验压力 | 1.1-55 | |
| 适用温度 | ≤650 | ℃ |

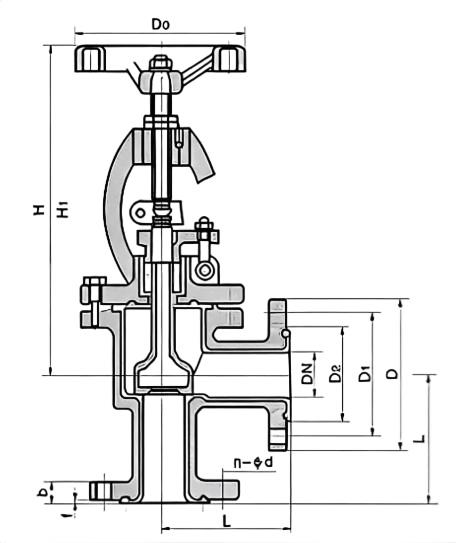

结构图
零部件名称材料表
| 序 号 | 名称 | 材料 |
|---|---|---|
| 3 | 阀杆 | 铜 |
| 2 | 阀瓣 | 铜 |
| 1 | 阀体 | 铜 |
外形安装尺寸表
角式截止阀16K:
| DN | in | L | D | D1 | D2 | f | b | z-φd | Do | H1 | H2 | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15A | 1/2 | 65/90 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 100 | 240 | 265 | 7 |
| 20A | 3/4 | 75/95 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 100 | 245 | 270 | 7.5 |
| 25A | 1 | 80/100 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 120 | 250 | 275 | 8.5 |
| 32A | 2 1/4 | 95/105 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 140 | 260 | 290 | 12 |
| 40A | 2 1/2 | 100/115 | 145 | 110 | 85 | 2 | 18 | 4-φ18 | 140 | 290 | 325 | 14 |
| 50A | 2 | 115/125 | 160 | 125 | 100 | 2 | 20 | 4-φ18 | 160 | 300 | 335 | 19 |
| 65A | 2 1/2 | 145 | 180 | 145 | 120 | 2 | 20 | 4-φ18 | 180 | 355 | 400 | 27 |
| 80A | 3 | 155 | 195 | 160 | 135 | 2 | 22 | 4-φ18 | 240 | 400 | 450 | 42 |
| 100A | 4 | 175 | 215 | 180 | 155 | 2 | 24 | 8-φ18 | 240 | 455 | 495 | 50 |
| 125A | 5 | 200 | 245 | 210 | 185 | 2 | 26 | 8-φ18 | 280 | 530 | 560 | 64 |
| 150A | 6 | 240/225 | 280 | 240 | 210 | 2 | 28 | 8-φ23 | 320 | 605 | 650 | 85 |
| 200A | 8 | 275 | 335 | 295 | 265 | 2 | 30 | 8-φ23 | 360 | 650 | 770 | 155 |
角式截止阀25K:
| DN | in | L | D | D1 | D2 | f | b | z-φd | Do | H1 | H2 | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15A | 1/2 | 65/90 | 95 | 65 | 45 | 2 | 16 | 4-φ14 | 120 | 245 | 270 | 7.5 |
| 20A | 3/4 | 75/95 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 120 | 250 | 275 | 8.8 |
| 25A | 1 | 80/100 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 140 | 260 | 290 | 11 |
| 32A | 2 1/4 | 95/105 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 140 | 290 | 325 | 13 |
| 40A | 2 1/2 | 100/115 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 160 | 300 | 335 | 18 |
| 50A | 2 | 115/125 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 180 | 355 | 400 | 31 |
| 65A | 2 1/2 | 145 | 180 | 145 | 120 | 3 | 22 | 8-φ18 | 220 | 400 | 450 | 39 |
| 80A | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 280 | 450 | 495 | 50 |
| 100A | 4 | 175 | 230 | 190 | 160 | 3 | 24 | 8-φ23 | 320 | 530 | 590 | 60 |
| 125A | 5 | 200 | 270 | 220 | 188 | 3 | 28 | 8-φ25 | 380 | 600 | 650 | 75 |
| 150A | 6 | 240/225 | 300 | 250 | 218 | 3 | 30 | 8-φ25 | 400 | 650 | 770 | 98 |
| 200A | 8 | 275 | 360 | 310 | 278 | 3 | 34 | 12-φ23 | 450 | 700 | 850 | 170 |
